Цель задачи: определить углы поворота сечений и поперечные перемещения в местах приложения сил.
Описание задачи: шарнирная балка нагружается тремя сосредоточенными силами P (см. расчетную схему). По длине балка имеет три участка разной жесткости и равной длины.

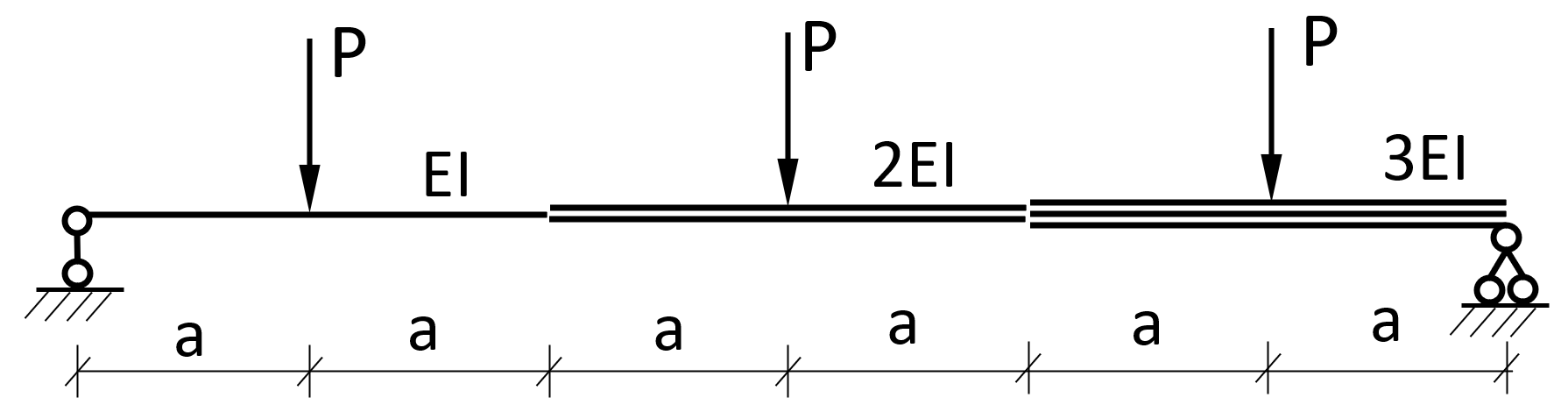

Расчетная схема
Литература: Писаренко Г.С., Яковлев А.П., Матвеев В.В. Справочник по сопротивлению материалов. - Киев: Наук. думка, 1988.
Исходные данные
Длина:a=1м,
Моментинерции:I1=5∙106м4
Площадьпоперечногосечения:F1=1∙10−2м2
I1:I2:I3=1:2:3,F1:F2:F3=1:2:3
Модульупругости:E=2∙1011Па
Нагрузка:P=1кН
Аналитическое решение
Произведем замену ступенчатой балки эквивалентной балкой постоянного
сечения с моментом инерции I₃, равным моменту
инерции третьего участка исходной балки. Так как изгибающий момент является
линейной функцией нагрузки, то для каждой части балки различной жесткости можно
умножить на коэффициент приведения все внешние нагрузки данной части и
внутренние усилия Q и M в местах сопряжения различных ступеней. После
чего соединим отдельные части одну с другой и просуммировав внутренние усилия в
стыке, получим балку постоянного сечения с изгибной жесткость EI₃ = 3EI, нагруженную
приведенными внешними нагрузками.
Коэффициенты приведения для каждой части балки:
β1=I3/I1=3;β2=I3/I2=3/2=1,5;β3=I3/I3=1.

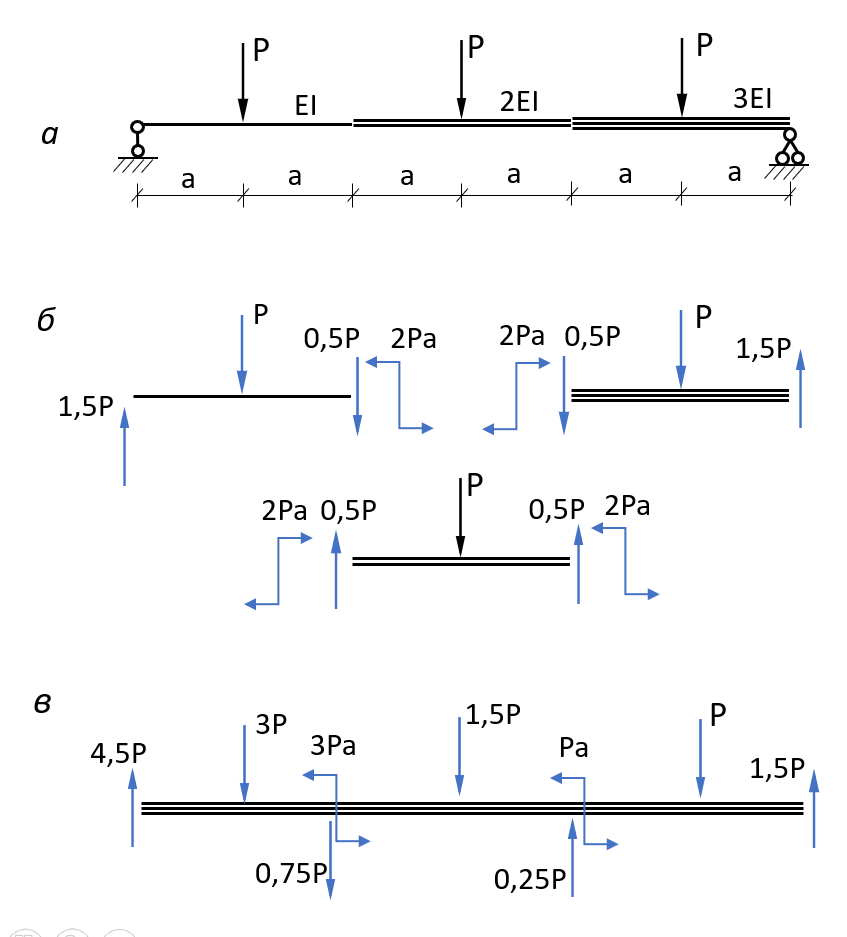

Схема балки: а – исходная геометрическая схема; б – участки балки разной жесткости с действующими на них усилиями; в – приведенная балка жесткостью
3EI
Для определения деформаций балки запишем универсальное уравнение
упругой линии:
Тогда вертикальные прогибы в точках
приложения внешних сил:
ω1=−653/216∙(Pa3)/EI(приx=a)
ω2=−89/18∙(Pa3)/EI(приx=3a)
ω3=−481/216∙(Pa3)/EI(приx=5a)
Углы поворота опорных сечений:
θ1=−499/216∙(Pl2)/EI(приx=0)
θ2=−707/216∙(Pl2)/EI(приx=6a)
Решение в ПАРИС

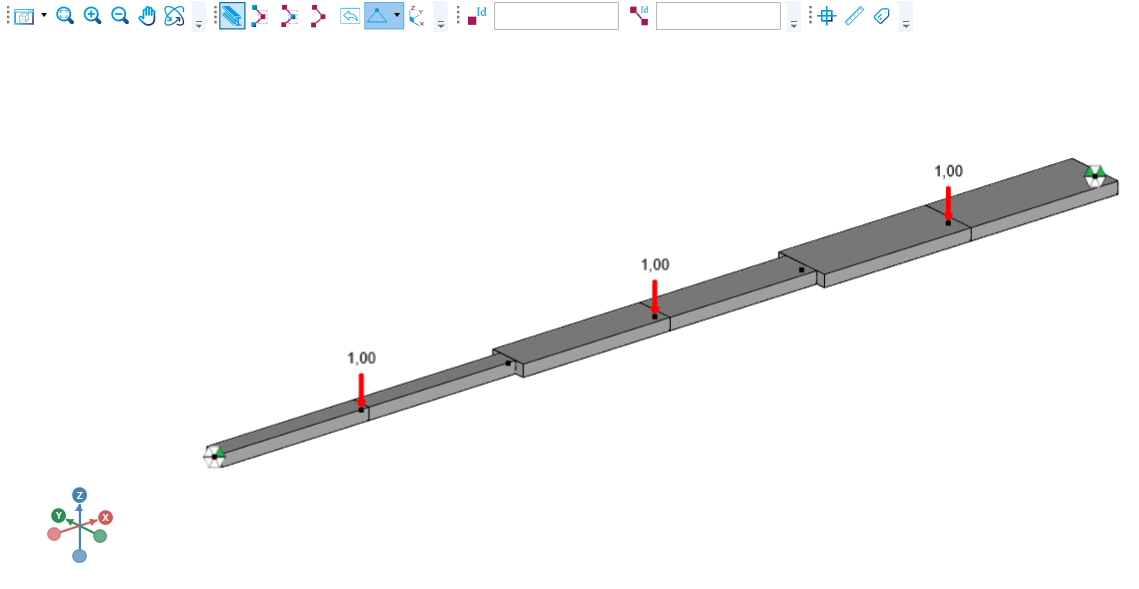

Для составления расчетной модели добавим в проект материал и сечение в соответствии с исходными данными. Создадим вдоль оси X 7 узлов с шагом 1 м. соединим их стержневыми конечными элементами типа Балка. В узлы № 2, 4, 6 приложим вертикальную нагрузку величиной 1 кН. В узлах № 1 и 7 добавим ограничения перемещений по DZ. В узле № 7 дополнительно ограничим продольные перемещения DX. Выполним статический расчет конструкции и сравним результаты (перемещения и углы поворота конечно-элементной модели доступны в таблице результатов).

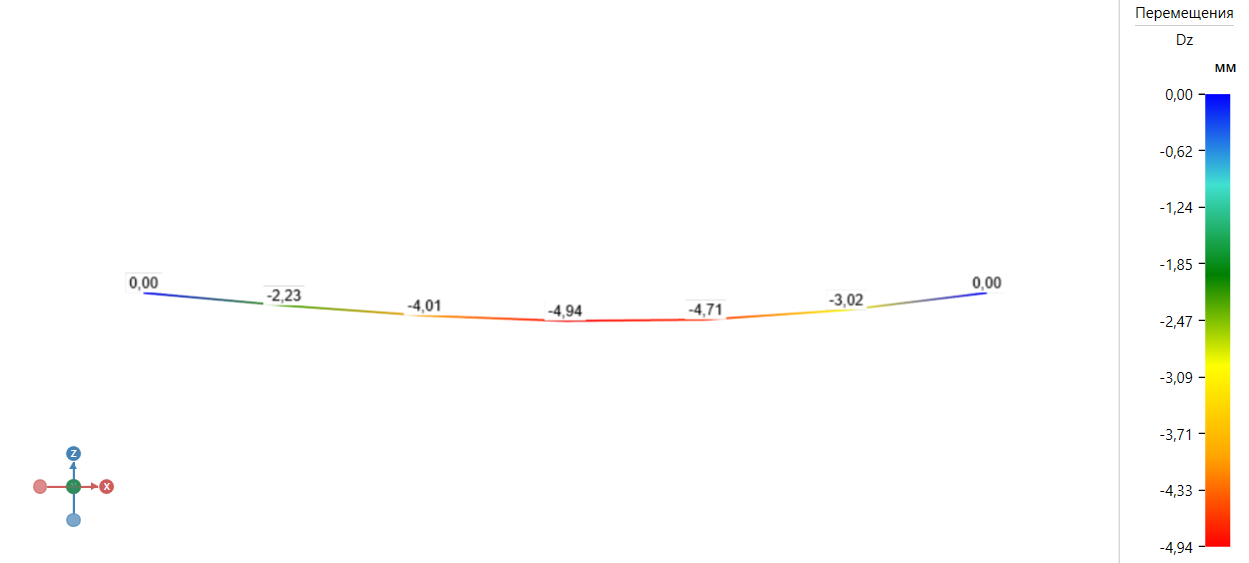

Расчетная модель балкиВертикальные перемещения узлов модели
